石英管液位計具有什么特點參數
石英管液位計廣泛適用于高、中壓鍋爐汽包和貯存器上，是利用光學原理直接顯示液面位置的儀表。按顯示方式可分為單、雙色類：?jiǎn)紊槐碇苯语@示介質本色；雙色水位表在水（液）汽共存時，水（液）相呈綠色、氣相呈紅色，紅綠分界面即為液面位置。該類水位表具有結構簡單、維修方便、安全可靠等優點。
工作原理：
UGS（UNS）系列彩色石英管液位計它是利用自然光在液體中折、反射原理。
借助于紅、綠色片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。
特點：
●液、氣相顯示清晰、無盲區、密封性能好、耐高溫耐高壓、防粘稠、重量輕、奉命長、無泄漏。
●結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。
UGS系列彩色石英管液位計主要技術指標
●特制的99.99%SiO2透明石英管，其變形點1077℃，軟化點1730℃。
●搞壓強度10MPa，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
●工作壓力：1.6、2.5、4.0、6.4、10.0MPa
●工作溫度：<520℃
●測量范圍L：測量范圍由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸。
●伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋。
●接口法蘭：采用化工部1997年*新頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20、DN25，如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。鋼球自動封閉壓力：大于0.2MPa重量15~30kg。

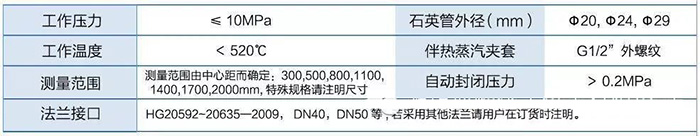

技術參數：
特制的99.99%SiO2透明石英管，其變形點1077℃，軟化點1730℃
抗壓強度10MPa,膨脹系數5.5X10-7.經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
