電容式投入式液位計工作原理
點擊次數：2227 發布時間：2021-07-21 01:59:28

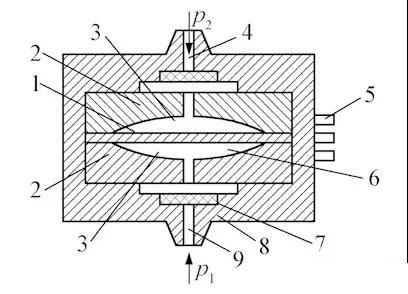

1—金屬膜片（動*）；2—凹玻璃圓盤；3—金屬鍍層（定*）；4—低壓側導壓口；5—輸出端子；6—空腔；7—過濾器；8—殼體；9—高壓側導壓口
（1）當P2=P1時, ΔP=0;膜片處于中間位置，與兩個定*板距離相等.
C2=C1
（2）當有差壓作用時，感壓膜片產生形變。
P2>P1時, C2< C1;
P2 C1;
測量膜片產生位移轉變?yōu)殡娙?板上的差動電容變化，由電子線路把差動電容轉換成4-20mA(DC)的二線制電流信號.
